首頁  >   產品資訊  >  BCD同步數字信號轉換器


    檔案下載

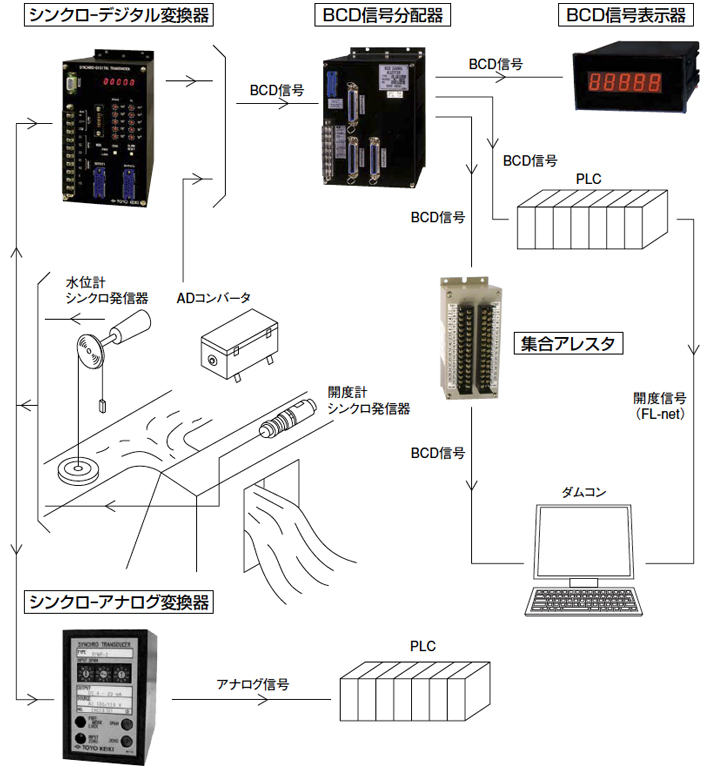

型號:系統構成範例

  • 同步信號轉換器: 內建功能包括零位·刻度調整,0%,最大值和EL等功能可經由轉換器前方作設定和變更 .提供線性化(垂直開放運算)功能, 可設定指定時間內的輸出值,也可連接個人電腦變改設定值
  • 根據不同的BCD碼信號分配器和需要的DB分配數量,信號轉換器提供3種輸出模式 :2個輸出, 3個輸出或是4個輸出以供選購。 輔助電源,您可以選擇交流電源供應器和直流電源供應器
  •      產品應用概述如下:
  • 同步數字信號轉換器是一個將同步信號顯示轉換為BCD信號碼的裝置,例如開閘門和水壩的水位的信號輸出的裝置。輸出信號可以選擇其中一光耦合器輸出和繼電器輸連接點作為輸出。
  • BCD信號分配器是一個用於與分配 BCD 2-4個的絕緣輸出信號裝置,如流量和水位。 輸出作為一個繼電器觸點輸出,可以輸出的距離。
  • BCD 信號指示器可顯示BCD數位信號
  • 設置避雷器是一種BCD電子產品保護裝置,避免BCD電子信號傳輸時受到地面雷擊所引起的突波導致故障
  • 同步 - 類比轉換器是一種轉換和輸出類比信號的裝置,例如4〜20mA的同步信號傳送。
同步數字轉換器SBA(第一速度),SBA-T(第二速度)
    檔案下載
  • 型錄下載

型號:同步數字轉換器SBA(第一速度),SBA-T(第二速度)

同步數字轉換器(1速)SBA

<產品特色>
  • 同步數字轉換器(1速)SBA
  • 將來自同步發射器的信號轉換為BCD信號
  • 小型化,2個輸出,節省空間
  • 可以使用前鍵設置基本功能
  • 支持垂直開啟計算功能,可以通過PC進行設置
  • 2輸出

同步數字轉換器(第二速度)SBA-T

<產品特色>
  • 將高精度開度計同步粗2速信號轉換為BCD信號
  • 根據面板的空間節省實現小型化,2個輸出
  • 可以使用前鍵設置基本功能
  • 支持垂直開啟計算功能,可以通過PC進行設置
BCD信號分配器DB,傳感器輸入BCD信號分配器DBA-
    檔案下載
  • 型錄下載

型號:BCD信號分配器DB,傳感器輸入BCD信號分配器DBA-M

系統配置示例BCD信號分配器DB

<產品特色>
  • 可根據所需分配的數量選擇2個輸出,3個輸出,4個輸出
  • 內置奇偶校驗功能

傳感器輸入BCD信號分配器DBA-M

<產品特色>
  • 將來自磁致伸縮傳感器等的二進制信號轉換為BCD信號
  • 實現高速,高精度的開度計裝置
  • 內置輸入範圍切換,ZERO調整,保持功能等
  • 每個功能都可以使用前鍵設置
  • 2輸出
BCD信號切換器 JB
    檔案下載
  • 型錄下載

型號:BCD信號切換器 JB

<產品特色>
  • 使用非電壓觸點在兩個BCD信號之間切換
  • 單獨使用此裝置可實現雙開啟信號的可靠操作
  • 具有奇偶校驗功能,可通過前置DIP開關設置
  • 2輸出
BCD數字信號指示表TDD系列
    檔案下載
  • 型錄下載

型號:BCD數字信號指示表TDD系列

<產品特色>

  •  採用DIN標準外型 48H×96W×141.5D
  •  位信號輸入顯示位置 (4 1/2 位數, 5位數, 數字高度20mm)  (3 1/2位數, 4 位數,數字高度 14.2 mm)
  •  TTL開放集電BCD信號碼 可設定正負輸入 按鈕設定 接線端子可為TDD-69T 或79T
避雷器裝置BBS-65
    檔案下載
  • 型錄下載

型號:避雷器裝置BBS-65

<產品特色>

  •  連接5位數BCD訊號 至 26位元



同步類比式轉換器RYMP
    檔案下載
  • 型錄下載

型號:同步類比式轉換器RYMP

<產品特色>
  • 同步訊號傳送轉換為類比訊號 (3線同步訊號)
  • 可從前方調整零位, 輸入角度範圍 輸出零位調整 輸出角度調整
  • 內置0% 功能
  • 獨立輸入與輸出功能
